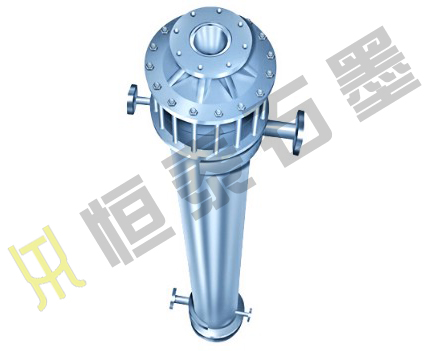

GH型浮頭列管式石墨換熱器



【結構和特點】

列管式石墨換熱器是由浸漬石墨管板加擠壓石墨換熱管，用粘接劑粘接組成管束，放置于鋼制圓筒殼體內，兩端設置不透性石墨材料或其他防腐蝕材料制的封頭，分別用螺栓緊固而成。管板一頭固定、一頭可以自由浮動，浮動管板的外圓密封一般用盤根密封，也用“O”型圈密封。

本設備一般由Φ22/Φ32mm擠壓石墨管組裝。也可生產Φ25/Φ37mm、Φ36/Φ50mm石墨管組裝。

本設備結構簡單、緊湊、流體阻力小，可制造大型設備。但耐壓、耐溫較塊孔式低。適用于非強烈沖擊、振動較小的場合，并以作冷卻（冷凝）器為好。

本設備分I型和II型，I型不帶氣液分離器、II型帶氣液分離器，作冷凝器時應選用帶氣液分離器結構。

【技術特性】

設計壓力：管程：0.3MPa(DN≤900)、0.2MPa(DN＞900)

　　      殼程：0.5MPa(DN≤1100)、0.4MPa(DN＞1100)
　　設計溫度：管程：-20℃～130℃

　　      殼程：-20℃～120℃

換熱面積：5～810m²,可根據用戶需要設計、制造810m²以上的換熱器。

執行標準：HG/T3112-1998《浮頭列管式石墨換熱器》

【主要優點】

1）所有的密封都容易檢查

2）低壓力降

3）產品規格大

4）傳熱效率高

5）價格便宜

【用途】

本系列產品可用作冷卻器、冷凝器。

管口尺寸表

型號	介質進出口	蒸汽、冷卻水進出口	放、排凈口	汽液分離器
	a b	d c		石墨制		鋼襯膠
				介質出口	尾氣出口	h	h1
GH30	90	50	25	90	80	50	100
GH40	110	50		110	100	50	125
GH45	140	70		140	150	50	150
GH50	140	70		140	150	80	200
GH55	200	80		200	200	80	200
GH60	200	80		200	200	80	200
GH65	200	100		200	200	80	200
GH70	250	100		250	250	80	250
GH80	250	125		250	250	100	250
GH90	300	125				100	300
GH100	300	150				100	300
GH110	350	150				100	350

安裝尺寸表

型號	規格 m2	安裝尺寸								支座			重量kg
		H1	H0	B1	N	K	H2	G	n孔φ	φA	n2件	孔φ	I	II
GH30-	5	2905	2945	570	420	515	246	343	8-18	607	2	18	360	350
	10	3905	3945										430	388
GH40-	10	2905	3090	600	420	510	380	391		702		23	520	500
	15	3905	4090										625	605
	20	4905	5090										735	710
GH45-	20	3925	4215	590	430	530	450	416		770			810	725
	30	4925	5215										927	880
GH50-	25	3955	4285	580	450	560	500	440		876			975	930
	30	4955	5285										1144	1090
GH55-	30	3965	4340	585	460	570	550	464	12-18	926			1075	1030
	40	4960	5340										1220	1205
GH60-	35	4050	4520	650	480	595	580	494		978	4		1285	1134
	50	5050	5520										1515	1485
GH65-	45	4065	4535	665	550	610	600	509		1030			1570	1545
	60	5065	5535										1832	1790
GH70	60	4125	4620	695	535	650	600	540	12-23	1082			1845	1835
	80	5125	5620										2175	2150
	100	6125	6620										2420	2370
GH80-	75	4145	4740	710	555	680	670	590		1222		30	2375	2255
	105	5145	5740										2841	2685
	130	6145	6740										3120	3100
GH90-	105	4185	4820	720	585	710	700	635		1324			3070	2870
	140	5185	5820										3595	3360
	170	6185	6820										4002	3802
GH100-	155	4225	4830	762	620	760	700	686		1496			3715	3700
	170	5225	5860										4438	4385
	210	6225	6860										4862	4852
GH110-	175	4225	5005	780	660	835	800	736	16-23	1396			4960	4335
	210	5285	600										5585	4960
	260	6285	7005										5897	5817
